Sobretensiones Inducidas

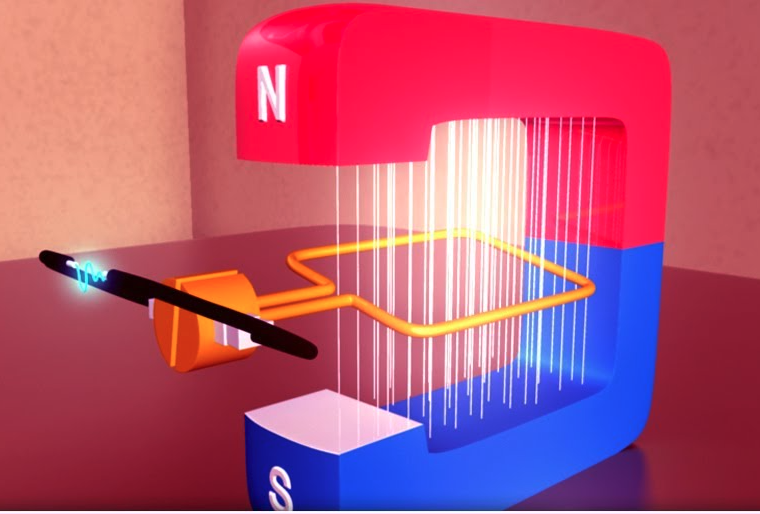

La corriente de rayo puede inducir sobretensiones en todos los bucles de conductores cercanos. Inclusive, se pueden inducir diferencias de tensión en el mismo conductor de bajada del apantallamiento. Como los rayos se componen de un impacto principal con una serie de impactos sucesivos, los voltaje V1 y V2 van a ser de diferentes magnitudes en el mismo instante de tiempo, generando una diferencia de tensión que en algunos casos puede generar un arco eléctrico.

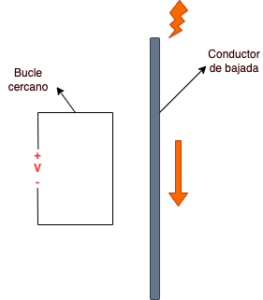

En el caso de bucles de conductores cercanos, el voltaje inducido va a depender de la pendiente del rayo, su magnitud, la distancia al conductor de bajada, y la longitud del bucle.

Una protección efectiva contra los efectos de la sobretensiones inducidas, implica instalar los conductores del sistema de apantallamiento lo mas rectos posibles y el uso de protecciones contra transientes DPS en los equipos cerca de la zona de influencia del apantallamiento.
